Microarquitetura Multiciclo (Multi-Cycle)

A microarquitetura multiciclo representa uma evolução significativa em relação ao modelo monociclo. Enquanto no monociclo cada instrução é completamente executada em um único pulso de relógio, o multiciclo divide a execução em múltiplos ciclos, permitindo frequencies de operação mais altas e melhor utilização dos recursos de hardware.

1. A Transição: Single-Cycle para Multi-Cycle

1.1. Motivação Física: O Problema do Clock

Na arquitetura monociclo, o período do clock é determinado pelo caminho crítico — o maior tempo de propagação combinacional ao longo do circuito. Este caminho crítico inclui obrigatoriamente:

  1. Leitura da memória de instruções
  2. Decodificação e leitura do banco de registradores
  3. Execução na ALU
  4. Acesso à memória de dados (para loads/stores)
  5. Escrita no banco de registradores

Como todas essas etapas devem caber em um único ciclo, o clock deve ser lento o suficiente para acomodar o pior caso. Isso significa que instruções simples (como ADD entre registradores) são forçadas a esperar, pois她们的 execução real é muito mais rápida que o tempo total disponível.

A solução multiciclo: Ao dividir a execução em etapas menores e balanceadas, cada estágio pode ser completado em um tempo muito menor. O somatório dos estágios resulta em um caminho crítico por estágio significativamente reduzido, permitindo que o processador opere em frequências substancialmente maiores.

1.2. Latência de Memória

O modelo monociclo assume implicitamente que as memórias respondem em tempo zero — uma abstração útil para análise, mas irrealista para implementações práticas.

O problema com memórias reais: - Memórias síncronas (block RAMs em FPGAs) tipicamente requerem 1 a 3 ciclos de latência - Memórias externas (DDR, SRAM) podem exigir dezenas de ciclos - O modelo monociclo não tolera essa variabilidade sem comprometer a frequência

A solução multiciclo: A arquitetura multiciclo introduz estágios dedicados para acesso à memória. O processador pode "congelar" a FSM em estados de espera até que a memória retorne o sinal de ready, mantendo o determinismo da execução sem fixer a frequência do clock à latência máxima de memória.

2. O Novo Caminho de Dados (Datapath Multiciclo)

A principal diferença visual entre o datapath monociclo e multiciclo é a presença de registradores de estágio (pipeline registers) que separam logicamente cada fase da execução:

Multi-Cycle Datapath

2.1. Registradores de Estágio

No modelo multiciclo, registradores intermediários são introduzidos para reter os resultados entre ciclos de clock para uma mesma instrução:

Registrador Sigla Função
Instruction Register IR Armazena a instrução atual durante sua execução
Memory Data Register MDR Armazena o dado lido da memória antes do write-back
A / B RS1, RS2 Armazenam os operandos lidos do banco de registradores
ALUOut ALUResult Armazena o resultado da ALU entre estágios
OldPC OPC Armazena o PC da instrução atual para cálculos relativos

A implementação no datapath.vhd (linhas 157-163) demonstra esses registradores:

signal r_PC             : std_logic_vector(31 downto 0);
signal r_OldPC          : std_logic_vector(31 downto 0);
signal r_IR             : std_logic_vector(31 downto 0);
signal r_MDR            : std_logic_vector(31 downto 0);
signal r_RS1            : std_logic_vector(31 downto 0);
signal r_RS2            : std_logic_vector(31 downto 0);
signal r_ALUResult      : std_logic_vector(31 downto 0);

Cada registrador é habilitado por um sinal de controle específico (definidos em riscv_uarch_pkg.vhd):

rs1_write   : std_logic;  -- Captura rs1 do banco para o reg interno 'A'
rs2_write   : std_logic;  -- Captura rs2 do banco para o reg interno 'B'
alur_write  : std_logic;  -- Captura resultado da ALU no reg 'ALUOut'
mdr_write   : std_logic;  -- Captura dado da memória no 'MDR'
ir_write    : std_logic;  -- Atualiza o Instruction Register (IR)

2.2. Reuso de Hardware

Uma das vantagens mais significativas da arquitetura multiciclo é a reutilização temporal de recursos. No monociclo,硬件 duplicado é necessário para aumentar paralelismo; no multiciclo, o mesmo hardware pode ser usado em diferentes ciclos para diferentes finalidades.

Exemplo: A ALU compartilhada

No monociclo, são necessários somadores dedicados para: - Calcular PC + 4 (próxima instrução) - Calcular PC + imediato (endereço de branch/jump) - Executar operações aritméticas da instrução

No multiciclo, todas essas operações passam pela mesma ALU em diferentes ciclos: - No IF: ALU calcula PC + 4 para atualizar o PC - No EX: ALU executa a operação aritmética da instrução - No EX_ADDR: ALU calcula o endereço de memória para loads/stores

O multiplexer ALUSrcA seleciona a entrada correta para cada ciclo:

with Control_i.alu_src_a select
    s_alu_in_a <= r_RS1       when "00",    -- Operando normal (rs1)
                  r_OldPC     when "01",    -- PC para AUIPC
                  x"00000000" when "10",    -- Zero para LUI
                  r_RS1       when others;

Da mesma forma, o ALUSrcB seleciona entre o registrador rs2 ou o imediato:

s_alu_in_b <= r_RS2 when Control_i.alu_src_b = '0' else s_immediate;

3. Unidade de Controle e Sincronização

3.1. A Máquina de Estados Finita (FSM)

Na arquitetura multiciclo, a Unidade de Controle é implementada como uma FSM de Moore — uma máquina de estados finitos onde as saídas dependem exclusivamente do estado atual. O arquivo main_fsm.vhd implementa esta FSM, organizada em estados que correspondem às fases lógicas de execução:

Multi-Cycle FSM

Estados da FSM

A FSM é definida pelo tipo t_state em main_fsm.vhd:127-134:

type t_state is (
    S_IF,                                                                        -- IF  (Instruction Fetch)
    S_ID,                                                                        -- ID  (Instruction Decode)
    S_EX_ALU, S_EX_ADDR, S_EX_BR, S_EX_JAL, S_EX_JALR, S_EX_LUI, S_EX_AUIPC,   -- EX  (Execution)
    S_EX_FENCE, S_EX_SYSTEM,
    S_MEM_RD, S_MEM_WR,                                                          -- MEM (Memory Access)
    S_WB_REG, S_WB_JAL, S_WB_JALR                                                -- WB  (Write-Back)
);

Fluxo de Estados:

  1. S_IF (Instruction Fetch):
  2. PC é enviado para memória de instruções
  3. Instrução é armazenada no IR

  4. PC é incrementado para PC+4

  5. S_ID (Instruction Decode):

  6. Instrução é decodificada
  7. Registradores rs1 e rs2 são lidos para os registradores A e B

  8. Imediato é gerado

  9. S_EX_* (Execution):

  10. A ALU executa a operação conforme o tipo de instrução

  11. Cada variante (ALU, ADDR, BR, JAL, etc.) configura a ALU de forma diferente

  12. S_MEM_RD / S_MEM_WR (Memory Access):

  13. Acesso à memória de dados para loads e stores

  14. S_WB_* (Write-Back):

  15. Resultado é escrito no registrador de destino

Em uma FSM do tipo Moore, os sinais de saída dependem exclusivamente do estado atual, e não diretamente das entradas, o que torna o comportamento do controle mais estável e alinhado à divisão do processamento em ciclos bem definidos.

Tabela Completa de Transição de Estado

Estado Atual Condição Próximo Estado Descrição do Estado
IF - ID Busca instrução e incrementa PC (PC+4)
ID Tipo-R/I EX_ALU Decodifica instruções aritméticas/lógicas
ID Load/Store EX_ADDR Decodifica acesso à memória
ID Branch EX_BR Decodifica desvio condicional
ID JAL EX_JAL Decodifica salto incondicional imediato
ID JALR EX_JALR Decodifica salto incondicional via registrador
ID LUI EX_LUI Decodifica carregamento imediato superior
ID AUIPC EX_AUIPC Decodifica adição de imediato ao PC
EX_ALU - WB_REG Operação da ALU concluída. Vai escrever no RegFile
EX_ADDR Load MEM_RD Endereço calculado. Vai ler da memória
EX_ADDR Store MEM_WR Endereço calculado. Vai escrever na memória
EX_BR - IF Avalia condição (Zero) e atualiza PC se necessário
EX_JAL - WB_JAL Calcula alvo (OldPC+IMM) imediatamente
EX_JALR - WB_JALR Calcula alvo (rs1+IMM) e salva em ALUResult
EX_LUI - WB_REG Soma 0+IMM. Vai para write-back
EX_AUIPC - WB_REG Soma PC+IMM. Vai para write-back
MEM_RD - WB_REG Lê DMem[ALUResult] e atualiza MDR
MEM_WR - IF Escreve RS2 em DMem[ALUResult]
WB_REG - IF Escrita do resultado em rd
WB_JAL - IF Escreve retorno (PC+4) em rd. PC já foi atualizado
WB_JALR - IF Escreve retorno (PC+4) em rd. PC é atualizado

Tabela Completa de Sinais de Controle

Sinal Descrição do Sinal de Controle
PCWrite Habilita escrita no PC. Permite que o PC seja atualizado apenas em estados específicos (como Fetch ou ao realizar um salto - branch/jump)
OPCWrite Atualiza o OldPC. Guarda o valor atual do PC no registrador r_OldPC. É usado para salvar o endereço da instrução corrente - usando-o para cálculos relativos - atualizado normalmente no estado de Fetch
PCSrc Seletor da fonte do próximo PC. Controla o multiplexador que define o novo valor do PC. Oppções são: 00 (PC + 4); 01 (Branch/JAL); 10 (JALR)
IRWrite Habilita a escrita no IR. Permite carregar uma nova instrução apenas durante o estado de Fetch.
MemWrite Habilita a escrita na memória. Sinal enviado para a unidade de armazenamento e carga (LSU) para efetuar a gravação de um dado.
ALUSrcA Seletor do Operando A da ALU. Opções: 00 (rs1); 01 (PC atual); 10 (zero)
ALUSrcB Seletor do Operando B da ALU. Opções: 0 (rs2); 1 (imediato)
ALUControl Seletor para a operação da ALU. Define qual operação a ALU deve executar (ADD, SUB, AND etc.)
RegWrite Habilita a escrita no banco de registradores. Permite gravar no registrador rd durante o estágio de write-back (WB)
WBSel Seletor do dado de write-back. Opções: 00 (resultado da ALU); 01 (MDR); 10 (próximo PC)
RS1Write Habilita a atualização do regisitrador de RS1. Controla a capatura do valor lido de rs1 do banco de registradores
RS2Write Habilita a atualização do regisitrador de RS2. Controla a capatura do valor lido de rs2 do banco de registradores
ALUrWrite Habilita a atualização do ALUResult. Controla a captura do resultado da ALU
MDRWrite Habilita a escrita no MDR. Captura o dado carregado da memória

Tabela Completa de Sinais por Estado

Legenda de Sinais

  • ALUSrcA: 00=rs1; 01=OldPC; 10=Zero
  • ALUSrcB: 0=rs2; 1=Imediato
  • PCSrc: 00=PC+4; 01=Branch/JAL (Somador Dedicado); 10=JALR (ALUResult)
  • WBSel: 00=ALUResult; 01=MDR; 10=PC+4 (Retorno)
  • Cond: Habilitado apenas se a condição de Branch for satisfeita (Zero flag)
  • ALUControl: ADD (Força Soma); Funct (Tipo-R/I); Branch (Resolve SUB/SLT/SLTU via funct3)
Estado PCWrite OPCWrite PCSrc IRWrite MemWrite ALUSrcA ALUSrcB ALUControl RegWrite WBSel RS1Write RS2Write ALUrWrite MDRWrite
IF 1 1 00 1 0 X X X 0 X 0 0 0 0
ID 0 0 X 0 0 X X X 0 X 1 1 0 0
EX_ALU 0 0 X 0 0 00 0/1 Funct 0 X 0 0 1 0
EX_ADDR 0 0 X 0 0 00 1 ADD 0 X 0 0 1 0
EX_BR Cond 0 01 0 0 00 0 Branch 0 X 0 0 0 0
EX_JAL 0 0 X 0 0 X X X 0 X 0 0 0 0
EX_JALR 0 0 X 0 0 00 1 ADD 0 X 0 0 1 0
EX_LUI 0 0 X 0 0 10 1 ADD 0 X 0 0 1 0
EX_AUIPC 0 0 X 0 0 01 1 ADD 0 X 0 0 1 0
MEM_RD 0 0 X 0 0 X X X 0 X 0 0 0 1
MEM_WR 0 0 X 0 1 X X X 0 X 0 0 0 0
WB_REG 0 0 X 0 0 X X X 1 00/01 0 0 0 0
WB_JAL 1 0 01 0 0 X X X 1 10 0 0 0 0
WB_JALR 1 0 10 0 0 X X X 1 10 0 0 0 0

3.2. Protocolo de Sincronização (Handshake Ready/Valid)

Para tolerar memórias com latência variável, o processador implementa um protocolo de handshake ready/valid nas interfaces de memória.

Hierarquia de Memória

O contraste entre BRAM e Memória Distribuída é definido pela latência: a BRAM economiza lógica mas "atrasa" o dado em 1-2 ciclos, enquanto a distribuída (registradores) é instantânea, mas cara em área. O protocolo Ready/Valid amarra essa hierarquia, servindo como o controle de tráfego que impede que a latência de acesso da memória cause perda de dados ou quebre o fluxo do pipeline (throughput) em altas frequências.

Interface de Handshake

Em processor_top.vhd:71-76:

IMem_rdy_i  : in  std_logic;
IMem_vld_o  : out std_logic;
DMem_rdy_i  : in  std_logic;
DMem_vld_o  : out std_logic;

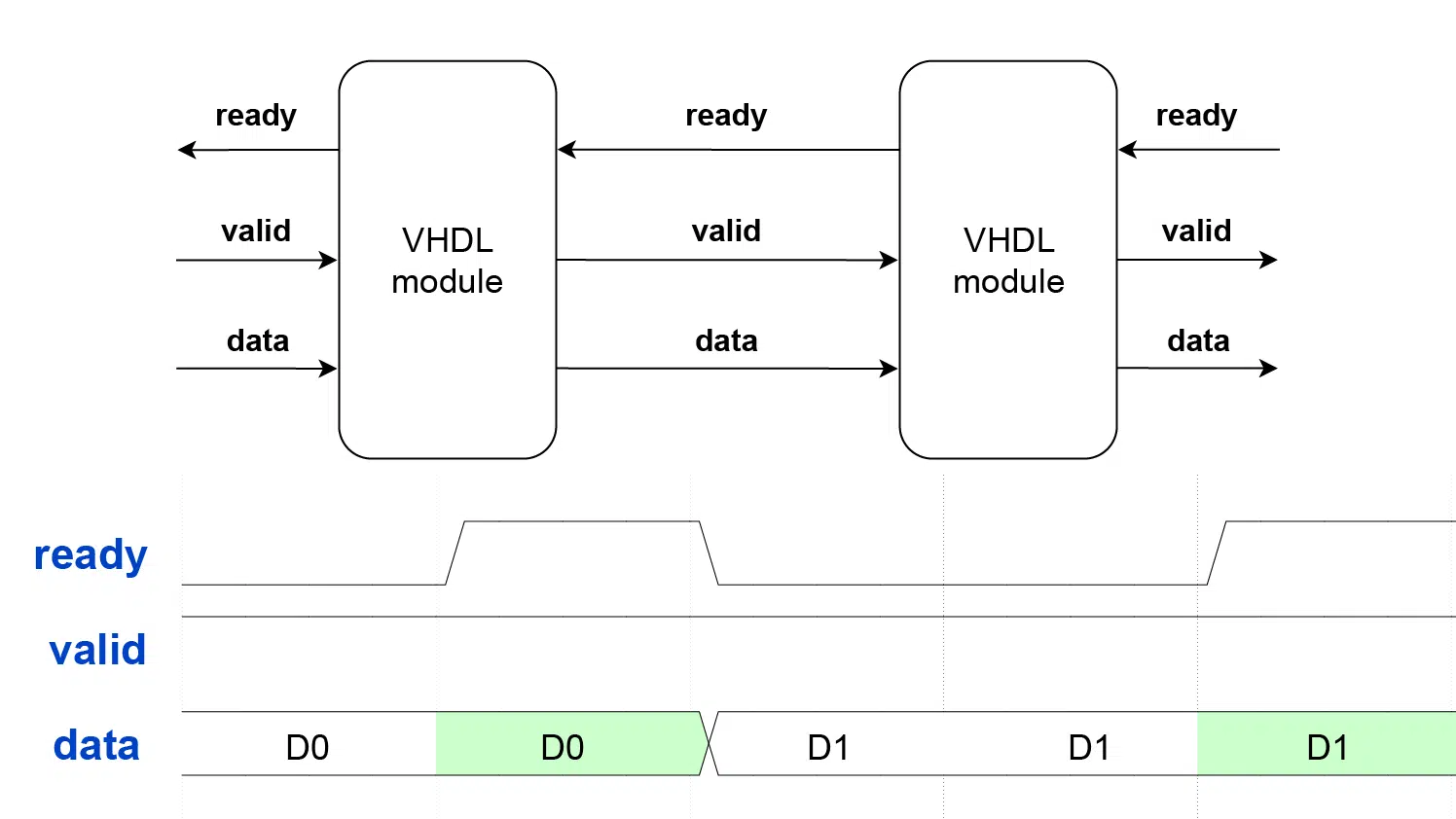

Ready-Valid-Handshake

FSM e Handshake

A FSM permanece em estados de espera até que a memória sinalize que a transação foi completada:

Estado S_IF (main_fsm.vhd:215-221):

when S_IF =>
    -- STALL DE INSTRUÇÃO: Só avança se a memória entregar a instrução
    if imem_rdy_i = '1' then
        next_state <= S_ID;
    else
        next_state <= S_IF;  -- Permanece esperando
    end if;

Estado S_MEM_RD (main_fsm.vhd:297-302):

when S_MEM_RD =>
    if dmem_rdy_i = '1' then
        next_state <= S_WB_REG;
    else
        next_state <= S_MEM_RD;  -- Stall: fica esperando
    end if;

Estado S_MEM_WR (main_fsm.vhd:305-310):

when S_MEM_WR =>
    if dmem_rdy_i = '1' then
        next_state <= S_IF;
    else
        next_state <= S_MEM_WR;  -- Stall: fica esperando
    end if;

Geração de Sinais de Handshake

A FSM também gera os sinais valid para indicar ao sistema de memória que o processador está pronto para uma transação:

Sinais de saída em S_IF (main_fsm.vhd:359-366):

when S_IF =>
    imem_vld_o     <= '1';
    -- Só atualiza quando o dado chega
    if imem_rdy_i = '1' then
        IRWrite_o  <= '1';
        PCWrite_o  <= '1';
        OPCWrite_o <= '1';
    end if;

Sinais de saída em S_MEM_RD (main_fsm.vhd:533-540):

when S_MEM_RD =>
    dmem_vld_o <= '1';
    -- Só grava no MDR quando o dado estiver PRONTO
    if dmem_rdy_i = '1' then
        MDRWrite_o <= '1';
    end if;

3.3. Sinais de Controle

A FSM gera todos os sinais necessários para controlar o datapath:

Sinal Descrição
PCWrite Habilita escrita no PC
OPCWrite Atualiza o OldPC
IRWrite Habilita escrita no IR
MemWrite Habilita escrita na memória de dados
RegWrite Habilita escrita no banco de registradores
RS1Write / RS2Write Captura operandos do banco de registradores
ALUrWrite Captura resultado da ALU
MDRWrite Captura dado da memória
ALUSrcA Seleciona operando A da ALU (rs1, PC, Zero)
ALUSrcB Seleciona operando B da ALU (rs2, Imediato)
PCSrc Seleciona fonte do próximo PC
WBSel Seleciona dado para write-back (ALUOut, MDR, PC+4, CSR)

4. Integração no Top-Level

O processor_top.vhd do multiciclo apresenta a mesma estrutura de integração que o monociclo, porém com a diferença fundamental de que o Control Path agora é uma FSM em vez de lógica puramente combinacional.

A arquitetura de Harvard Modificada é mantida, com barramentos separados para IMEM e DMEM, permitindo acesso simultâneo a instruções e dados.

Diferenças Principais entre Single-Cycle e Multi-Cycle

Aspecto Single-Cycle Multi-Cycle
** clock por instrução 1 2-5 (variável)
Frequência máxima Limitada pelo caminho crítico completo Maior (caminho crítico por estágio)
Unidade de Controle Lógica combinacional FSM sequencial
Recursos de hardware Duplicados para paralelismo Compartilhados no tempo
Registradores intermediários Não existem IR, MDR, A, B, ALUOut, OldPC
Handshake de memória Não suportado nativamente Suportado via Ready/Valid
Complexidade de controle Baixa Média-Alta

5. Conclusão

A microarquitetura multiciclo representa um compromisso entre simplicidade de controle (herdada do monociclo) e desempenho (proporcional à frequência de operação). Ao dividir a execução em múltiplos ciclos e reutilizar recursos de hardware no tempo, o processador pode atingir frequencies significativamente mais altas que o monociclo, mantendo uma complexidade controlável.

A implementação do protocolo handshake ready/valid garante que o processador pode funcionar corretamente com memórias reais de latência variável, algo impossível no modelo monociclo.
