Microarquitetura Monociclo (Single-Cycle)

A microarquitetura de ciclo único (Single-Cycle) é a implementação mais direta e fundamental do processador RISC-V. O seu princípio de funcionamento é simples: cada instrução é buscada, decodificada e totalmente executada em um único pulso de relógio.

Embora não seja a abordagem mais eficiente em termos de frequência máxima (devido ao longo caminho crítico), é a base pedagógica perfeita para compreender a interação entre as instruções da ISA RV32I e o hardware digital.

1. A Anatomia da Instrução

O núcleo RISC-V (RV32I) processa instruções de 32 bits. Para simplificar a decodificação em hardware, os campos da instrução possuem posições fixas ou altamente regulares. Uma instrução típica de 32 bits é fatiada da seguinte forma:

Campo	Bits	Descrição
`opcode`	`[6:0]`	Indica a categoria ou formato da instrução (ex: R-Type, I-Type, Load, Store). É o sinal vital para a Unidade de Controle.
`rd`	`[11:7]`	Endereço do registrador de destino (Destination), onde o resultado da operação será guardado.
`funct3`	`[14:12]`	Subcódigo de operação (3 bits) utilizado para diferenciar operações dentro do mesmo `opcode` (ex: distinguir `ADD` de `SUB`, ou tipos de saltos condicionais).
`rs1`	`[19:15]`	Endereço do registrador de origem 1 (Source 1).
`rs2`	`[24:20]`	Endereço do registrador de origem 2 (Source 2).
`funct7`	`[31:25]`	Subcódigo adicional (7 bits) usado em instruções do tipo R para especificar ainda mais a operação.

1.1. Formatos de Instruções

Para acomodar diferentes necessidades (operações matemáticas, acessos à memória e saltos), as instruções são divididas em 6 formatos básicos:

Tipo-R (Register): Usado para operações aritméticas e lógicas onde todos os operandos são registradores (ex: ADD, SUB, AND).
Tipo-I (Immediate): Usado para operações com imediatos curtos (12 bits), instruções de Load (leitura de memória) e o salto JALR.
Tipo-S (Store): Usado exclusivamente para escrever na memória (ex: SW, SB). O imediato de 12 bits é dividido em duas partes para manter rs1 e rs2 em seus lugares fixos.
Tipo-B (Branch): Usado para saltos condicionais (BEQ, BNE). Muito semelhante ao Tipo-S, mas o imediato codifica múltiplos de 2 (visto que as instruções são alinhadas na memória).
Tipo-U (Upper Immediate): Usado para carregar imediatos longos (20 bits) nos bits mais significativos de um registrador (LUI, AUIPC).
Tipo-J (Jump): Usado para saltos incondicionais longos (JAL).

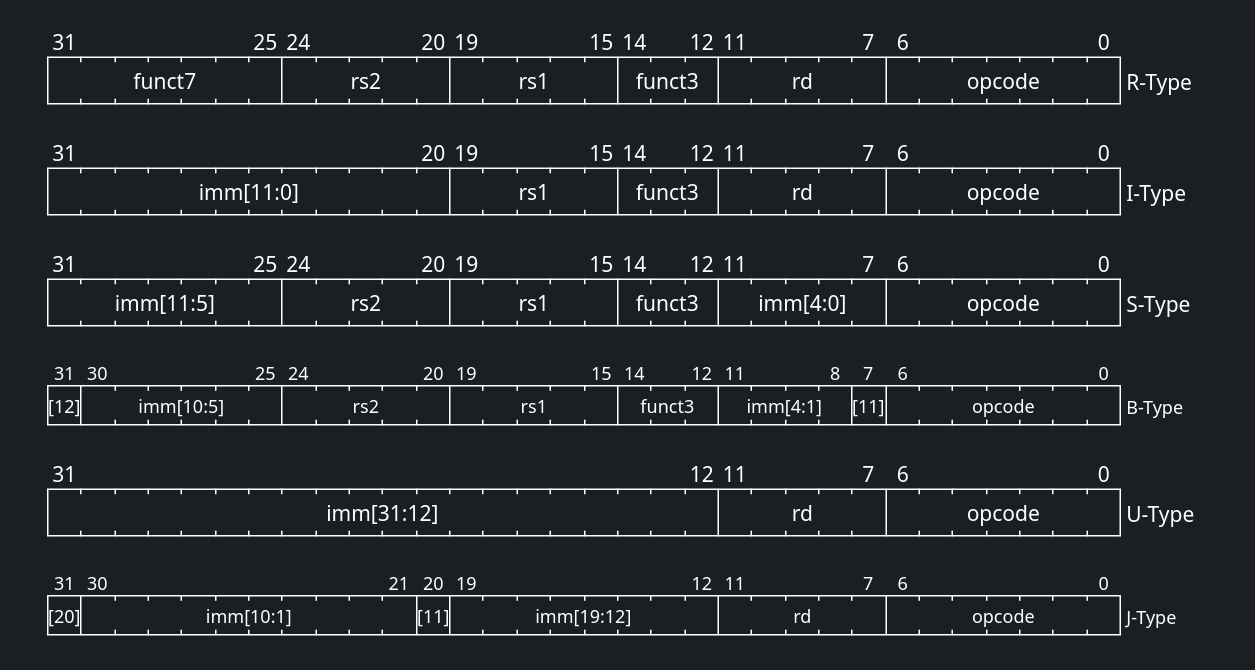

Formatos de Instruções

2. O Gerador de Imediatos (ImmGen)

Ao olhar para os formatos acima, você pode notar que os imediatos (valores constantes embutidos na instrução) nos formatos S, B e J parecem estar "embaralhados". Isso não é um erro; é uma escolha de design intencional.

Por que embaralhar os bits?

Se o RISC-V mantivesse o imediato contínuo no formato S, os bits referentes ao registrador rs2 teriam que mudar de lugar. Ao manter rs1 e rs2 fixos, o hardware pode começar a ler os registradores do Register File no exato instante em que a instrução chega, sem ter que esperar a Unidade de Controle descobrir qual é o formato da instrução. Isso economiza tempo precioso de hardware!

O ImmGen (Gerador de Imediatos) é o componente de hardware responsável por desembaralhar esses bits e reconstruir o número original de 32 bits. Ele faz isso em duas etapas:

Extração e Reconstrução: Lendo o opcode, o ImmGen sabe qual é o formato da instrução e reconecta os fios (bits) na ordem correta.
Extensão de Sinal: Como a maioria das operações precisa de 32 bits, o ImmGen copia o bit mais significativo do imediato original (que sempre fica no bit 31 da instrução) para preencher os bits restantes à esquerda, preservando o sinal (positivo ou negativo) em complemento de 2.

3. O Caminho de Dados (Datapath)

O Datapath é o "músculo" do processador. É o circuito de potência responsável por rotear os dados, realizar os cálculos e interagir com a memória. Em um processador monociclo, o fluxo de dados atravessa cinco fases lógicas sequenciais dentro do mesmo pulso de clock:

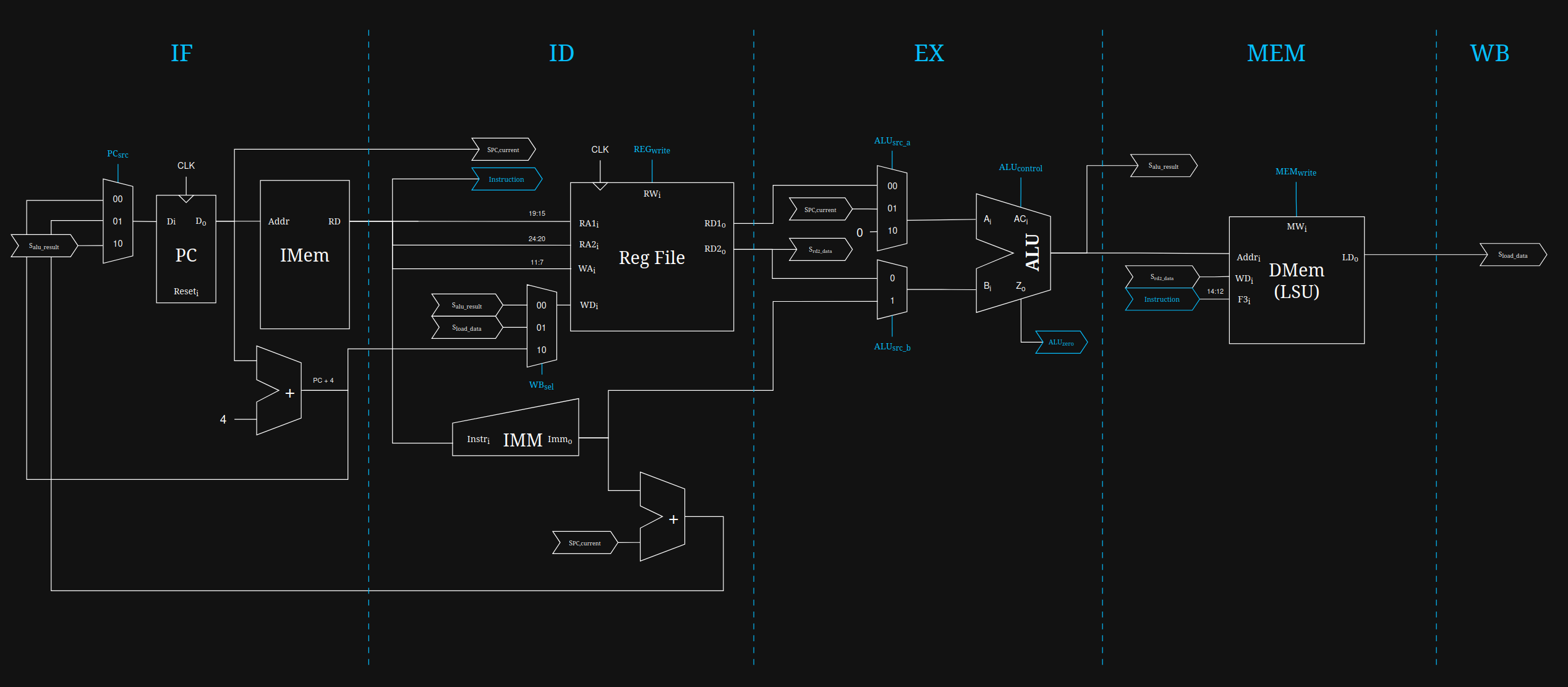

Single-Cycle Datapath

Fetch (Busca)Decode (Decodificação)Execute (Execução)Memory (Acesso à Memória)Write-Back (Escrita)

O endereço atual da instrução, armazenado no Program Counter (PC), é enviado para a Memória de Instruções (IMEM). A memória retorna a instrução de 32 bits a ser executada. Ao mesmo tempo, um somador paralelo calcula PC + 4 para apontar para a próxima instrução sequencial.

A instrução é fatiada. Os campos rs1 e rs2 são enviados ao Register File (Banco de Registradores) para ler os operandos. Simultaneamente, o Gerador de Imediatos (ImmGen) extrai e estende o sinal de qualquer valor imediato embutido na instrução, formatando-o para 32 bits.

A Unidade Lógica e Aritmética (ALU) entra em ação. Dependendo da instrução, ela pode calcular operações matemáticas (soma, subtração, lógica AND/OR), calcular endereços de memória para operações de Load/Store, ou realizar comparações para instruções de desvio (Branch).

Se a instrução for um Load ou Store, o resultado gerado pela ALU é utilizado como endereço para acessar a Memória de Dados (DMEM). Dados são lidos ou escritos neste estágio. Para outras instruções, esta fase é ignorada.

O resultado final — seja proveniente da ALU, da Memória de Dados ou do cálculo de um salto — é roteado de volta e escrito no registrador de destino (rd) dentro do Register File.

Tempo de Propagação

Na arquitetura monociclo (single-cycle), toda instrução deve atravessar o datapath completo dentro de um único ciclo de clock. Assim, o período mínimo de clock é determinado pelo maior tempo de propagação combinacional ao longo do circuito — o chamado caminho crítico. Consequentemente, a frequência máxima do processador fica limitada por esse atraso. Mais adiante será discutido o uso de pipeline, que divide o datapath em estágios menores para reduzir o comprimento do caminho crítico e permitir frequências de operação mais altas.

3.1. Banco de Registradores

O banco de registradores (Register File) é a estrutura de memória interna mais rápida do processador, composto por 32 registradores de 32 bits, definidos em hardware através do tipo t_reg_array. A sua implementação técnica divide-se em abordagens distintas para leitura e escrita:

Leitura Assíncrona: O módulo possui duas portas de leitura independentes (rs1 e rs2) que funcionam de forma puramente combinacional. Assim que os endereços ReadAddr1_i ou ReadAddr2_i são alterados, os dados correspondentes surgem quase instantaneamente nas saídas ReadData1_o e ReadData2_o, sem aguardar pelo pulso de clock.
Escrita Síncrona: Diferente da leitura, a atualização de um registrador exige sincronização. A escrita apenas ocorre na transição positiva do sinal de clock (rising_edge(clk_i)), e exclusivamente se o sinal de controle RegWrite_i estiver ativo ('1').
Proteção de Hardware do Registro x0: A convenção da arquitetura RISC-V dita que o registrador x0 deve conter sempre o valor constante zero. O hardware garante esta regra forçando a saída x"00000000" sempre que o endereço de leitura for "00000". Paralelamente, no processo de escrita, existe uma barreira lógica (WriteAddr_i /= "00000") que ignora silenciosamente qualquer tentativa de alteração do registrador zero.

3.2. Unidade Lógica e Aritmética

A Unidade Lógica e Aritmética (ULA, ou ALU em inglês) é o motor computacional do processador, operando em conjunto com o seu controlador dedicado.

O Controlador da ULA (alu_control): a Unidade de Controle Principal delega a decisão exata da operação matemática ao alu_control. Este módulo secundário avalia o sinal ALUOp_i de 2 bits (que indica a categoria da instrução) cruzando-o com os campos Funct3_i e Funct7_i. O resultado é a geração de um sinal de controle otimizado de 4 bits (ALUControl_o). Por exemplo, para operações R-Type (ALUOp_i = "10"), o módulo verifica o bit 5 do Funct7_i para alternar entre uma soma e uma subtração, ou entre deslocamentos lógicos e aritméticos.
A Unidade de Execução (alu): o módulo alu.vhd é um bloco puramente combinacional que reage imediatamente a qualquer mudança nos operandos A_i, B_i ou no comando ALUControl_i. Suporta um vasto leque de operações, incluindo:
- Aritméticas: Soma e subtração nativas (com tratamento de sinais).
- Comparações: Avaliações de "menor que" com e sem sinal (SLT e SLTU).
- Lógicas: Operações bit-a-bit XOR, OR e AND.
- Deslocamentos (Shifts): Deslocamentos à esquerda (SLL), à direita lógicos (SRL) e à direita aritméticos (SRA).

Flag Zero

A par do resultado de 32 bits, a ALU gera continuamente uma flag fundamental: o sinal Zero_o. Esta flag assume o valor '1' estritamente quando o resultado numérico de toda a operação de 32 bits for igual a zero (x"00000000").

3.3. Unidade de Branch

Em muitas arquiteturas clássicas, o cálculo do desvio condicional é fundido na Unidade de Controle Principal. No entanto, este núcleo RISC-V foi desenhado isolando esta responsabilidade na branch_unit, tornando o código mais modular e coeso.

Para decidir se o processador deve saltar para um novo endereço de memória, a branch_unit correlaciona três sinais de entrada: o sinal que confirma que a instrução é um desvio (Branch_i), a flag matemática gerada pela ULA (ALU_Zero_i) e o campo Funct3_i que dita a regra de salto.

Com base nisto, a unidade emite o sinal BranchTaken_o:

BEQ (Branch if Equal): Requer que os operandos sejam iguais (A - B = 0). O desvio é tomado se ALU_Zero_i = '1'.
BNE (Branch if Not Equal): O desvio avança se a subtração gerar um valor diferente de zero (ALU_Zero_i = '0').
Outras avaliações: O módulo aplica lógicas análogas para BLT, BGE, BLTU e BGEU, combinando a flag zero resultante de operações SLT/SLTU executadas pela ALU.

4. A Unidade de Controle (Control Path)

Se o Datapath é o músculo, a Unidade de Controle é o cérebro. O seu papel é observar o opcode, o funct3 e o funct7 da instrução e emitir os sinais de comando que configuram os multiplexadores, habilitam as memórias e dizem à ALU o que fazer.

Em vez de declarar dezenas de sinais soltos, o nosso projeto em VHDL utiliza uma abordagem estruturada e elegante através de um record VHDL (t_control). O pacote s_ctrl encapsula todos os sinais diretivos:

Branch / Jump: Determinam se o próximo PC será PC+4 ou um endereço de salto calculado pela ALU.
MemRead / MemWrite: Habilitam a leitura ou escrita na Memória de Dados.
ALUSrc: Um seletor de multiplexador que decide se a ALU vai operar com o registrador rs2 ou com um Imediato estendido.
RegWrite: Habilita a gravação do resultado final no Register File.
ResultSrc: Decide qual dado vai para a fase de Write-Back (resultado da ALU, dado da memória, ou PC+4).

ALU Control

A Unidade de Controle é frequentemente dividida em duas. A Unidade Principal (Main Control) lê o opcode e emite um sinal genérico chamado ALUOp. Um decodificador secundário (ALU Control) cruza esse ALUOp com o funct3 e funct7 para gerar o sinal de seleção final da operação da ALU, otimizando o tamanho do hardware gerado.

4.1. Sinais de Controle

Instrução	`Opcode`	`RegWrite`	`ALUSrc`	`MemtoReg`	`MemRead`	`MemWrite`	`Branch`	`Jump`	`ALUOp`
`R-TYPE` (add, sub)	`0110011`	1	0	0	0	0	0	0	`10`
`LOAD` (lw)	`0000011`	1	1	1	1	0	0	0	`00`
`STORE` (sw)	`0100011`	0	1	X	0	1	0	0	`00`
`BRANCH` (beq)	`1100011`	0	0	X	0	0	1	0	`01`
`I-TYPE` (addi)	`0010011`	1	1	0	0	0	0	0	`00`
`JAL` (jal)	`1101111`	1	X	0	0	0	0	1	`XX`
`JALR` (jalr)	`1100111`	1	1	0	0	0	0	1	`00`
`LUI` (lui)	`0110111`	1	1	0	0	0	0	0	`00`
`AUIPC` (auipc)	`0010111`	1	1	0	0	0	0	0	`00`

4.2. Operação da ALU

`ALUOp_i` (Entrada)	`funct7` (Entrada)	`funct3` (Entrada)	`ALUControl_o` (Saída)	Operação da ULA	Motivo
`"00"`	X (ignorado)	X (ignorado)	`"0000"`	ADD	Para LW/SW/ADDI, a ULA sempre soma.
`"01"`	X (ignorado)	X (ignorado)	`"1000"`	SUB	Para Branch, a ULA sempre subtrai para comparar.
`"10"`	`0000000`	`000`	`"0000"`	ADD	Instrução R-Type: ADD
`"10"`	`0100000`	`000`	`"1000"`	SUB	Instrução R-Type: SUB
`"10"`	`0000000`	`001`	`"0001"`	SLL	Instrução R-Type: SLL
`"10"`	`0000000`	`010`	`"0010"`	SLT	Instrução R-Type: SLT
`"10"`	`0000000`	`011`	`"0011"`	SLTU	Instrução R-Type: SLTU
`"10"`	`0000000`	`100`	`"0100"`	XOR	Instrução R-Type: XOR
`"10"`	`0000000`	`101`	`"0101"`	SRL	Instrução R-Type: SRL
`"10"`	`0100000`	`101`	`"1101"`	SRA	Instrução R-Type: SRA
`"10"`	`0000000`	`110`	`"0110"`	OR	Instrução R-Type: OR
`"10"`	`0000000`	`111`	`"0111"`	AND	Instrução R-Type: AND
`"11"`	X (ignorado)	X (ignorado)	`"XXXX"`	Indefinido	Combinação de ALUOp não utilizada.

5. Integração no Top-Level

O arquivo processor_top.vhd representa a cápsula mais externa do núcleo RISC-V. Este módulo implementa uma Arquitetura de Harvard Modificada, expondo barramentos separados para a Memória de Instruções (IMEM) e para a Memória de Dados (DMEM). Esta topologia permite que a CPU busque a próxima instrução em simultâneo com a leitura ou escrita de dados na memória.

Pipelined

A existência de dois barramentos separados - um para instruções e outro para dados - é necessário para viabilizar uma microarquitetura pipelined. Apesar de, na multiciclo, não apresentar nenhum ganho real.

É neste arquivo que ocorre a união estrutural entre os dois grandes blocos do sistema:

A Comunicação Ascendente (Feedback): O Datapath (circuito de potência) envia para o Control Path (circuito de comando) a instrução de 32 bits recém-buscada na IMEM (s_instruction) e flags cruciais, como a flag matemática de zero (s_alu_zero), essencial para resolver os saltos condicionais (Branches).
A Comunicação Descendente (Comando): A Unidade de Controle analisa a instrução e emite o pacote completo de diretrizes através do record t_control. Este sinal é injetado de volta no Datapath para orquestrar o ciclo completo.

A união entre o U_CONTROLPATH e o U_DATAPATH conclui o processador de ciclo único, formando um núcleo coeso capaz de executar o conjunto de instruções RV32I.
